Патрубок ППР-80
Артикул:
12782
Производитель:
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Патрубок ППР предназначены для соединения технологических трубопроводов с резервуарами для хранения и раздачи нефти и нефтепродуктов Патрубки являются комплектующими изделиями вертикальных и горизонтальных цилиндрических резервуаров и устанавливаются в нижнем поясе на стенке резервуаров в соответствии с конструкцией резервуаров.

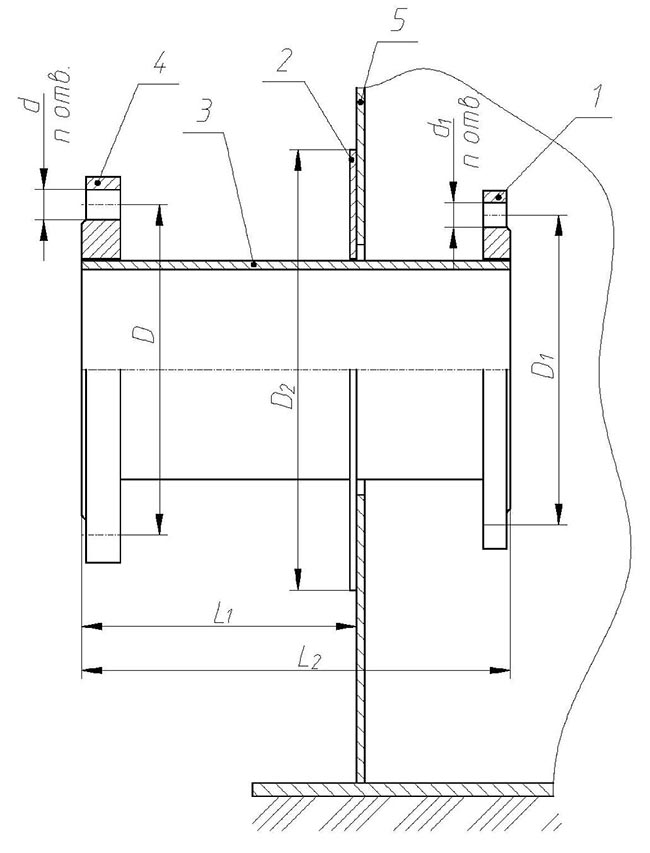

Рис.1. Схематическое изображение патрубока ППР-80
Обозначение: 1. фланец; 2. кольцо усиливающее; 3. труба; 4. фланец; 5. резервуар
| Обозначение изделия | ППР-80 | ППР-100 | ППР-150 | ППР-250 | ППР-250 |
| Диаметр условного прохода, DN. мм | 80 | 100 | 150 | 250 | 400 |
| Присоединительные размеры фланцев на условное давление, МПа(кг/см2) | |||||
| Для запорной арматуры 1,0(10): | |||||
| D, мм | 160 | 180 | 240 | 350 | 525 |
| d, мм | 18 | 18 | 22 | 22 | 30 |
| n, мм | 4 | 8 | 8 | 12 | 16 |
| L1, мм | 200 | 250 | 400 | ||
| Для хлопушек 0,6(6): | |||||
| D1, мм | 150 | 170 | 225 | 335 | 525 |
| d1, мм | 18 | 22 | 30 | ||
| n1, мм | 4 | 4 | 8 | - | - |
| Габаритные размеры, мм, не более | |||||
| Длина, D2 | 300 | 380 | 565 | ||
| Ширина, D2 | 180 | 220 | 320 | 550 | 860 |
| Масса, кг, не более | 10 | 14 | 23 | 49 | 180 |
- Срок доставки Патрубок ППР-80 - от 7 дней.
- Стоимость доставки до терминала транспортной компании - бесплатно.
- Возможна адрессная доставка по Новосибирску.
