Пневмоклапан редукционный типа П-КРТ

Артикул:
1210
Голосов пока нет
Производитель:
Завод Пневматика, Симферополь
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев

Пневмоклапаны редукционные типа ПКРТ предназначены для понижения давления сжатого воздуха и поддержания его на заданном уровне для систем управления подачей топлива в дизелях путевых машин и изготавливаются в качестве составных частей путевых машин и другого оборудования, используемого для нужд народного хозяйства, а также для комплектации оборудования, поставляемого на экспорт, в том числе в страны с тропическим климатом.

Классификация

Классификация П-КРТ

Параметры Данные
1. Условный проход, мм 4
2. Номинальное давление, МПа 1,0
3. Номинальный расход при давлении на выходе 0,4 МПа, м³/мин, не менее 0,2
4. Диапазон настройки давления, МПа 0,1...0,8
5. Снижение давления на выходе при изменении расхода от от нуля до номинального значения при давлении на входе 1МПа и настройки давления на выходе 0,4 МПа, не более 0,1
6. Изменение давления на выходе при снижении давления на входе с 1 МПа до 0,5 МПа.давлении настройки 0,4 МПа и расходе воздуха, равном 5% от номинального, МПа, не более 0,03
7. Утечки воздуха, см³мин, не более 50
8. Масса, кг, не более 1,3
9. Средняя наработка на отказ, циклов (ч), не менее 6x104(2x103)
10.Полный средний ресурс, циклов (ч), не менее 3x105(1x104)
11. Превышение давления на выходе над давлением настройки при котором открывается устройство сброса воздуха в атмосферу, при давлении на входе 1 МПа и давлении настройки 0,4 МПа 0,1

Размеры

Схема габаритных размеров П-КРТ

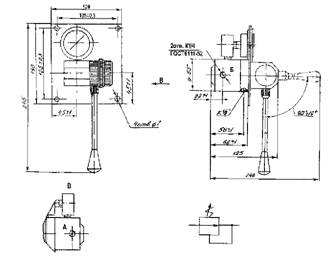

Рис.1 Схема габаритных размеров П-КРТ

Отверстия П-КРТ для присоединения внешних линий маркируются следующими буквами:

  • А - для подвода воздуха;
  • Б - для выхода к потребителю
