Пневмораспределитель четырехлинейный и пятилинейный 5Р

Пневмораспределители применяются в пневматических системах для распределения потоков сжатого воздуха, работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433 и содержащем распыленное масло вязкостью 10-35 мм2/с при температуре 50°С с концентрацией из расчета 1-2 капли на 1м3 воздуха, приведенных к нормальным условиям (температура 20°С, давление 101325 Па). Пневмораспределители имеют размеры стыковой поверхности монтажных плит соответствующие ISO 5599-1

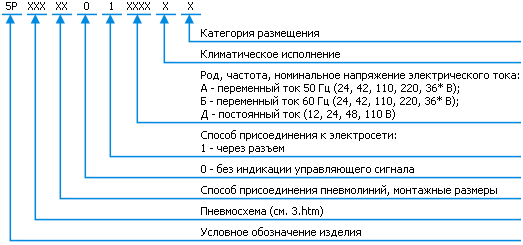

Классификация устройства

Примечание: * - Распределители с напряжением 36 В изготавливаются по специальному заказу.

Параметры	Данные
	ХХХ-Х1	ХХХ-Х0 ХХХ-Х2	ХХХ-ХЗ ХХХ-Х4	ХХХ-Х5	ХХХ-Х72	ХХХ-Х73 ХХХ-Х83
Условный проход	6	10	20	25	10	16
Номинальное давление, МПа	1,0				0,63
Электрическое напряжение*, В:
- постоянного тока	12, 24	12,24,48, 110
- переменного тока, частотой 50 Гц	24	24, 36, 110, 220, 380
- переменного тока, частотой 60 Гц	-	110, 220
Мощность электромагнита*, не более:
- постоянного тока, Вт	4	8
- переменного тока, частотой 50 Гц, ВхА	-	10
- переменного тока, частотой 60 Гц, ВхА	-	13
Пропускная способность, Kv , м³/час, не менее:
- двухпозиционных	0,56	1,65	5,6	8,0	1,9	2,8
-трехпозиционных	-	0,85	5,0	5,6	-	-
Время срабатывания, с, не более:
- включение	0,05	0,08	0,1		-
- выключение (кроме схем 212, 232)	0,08	0,13	0,125
Время срабатывания, при давлении 0,4 МПа, с, не более	-				0,1
Максимальное число срабатываний, мин-1	6	4,2	3,3		4,2
Общая утечка воздуха из полости, см³/мин, не более	50	80	160		-
Утечки воздуха из-под золотника, см³/мин, не более	-				500

* - Примечание. Применяется для пневмосхем 231, 232, 233, 331

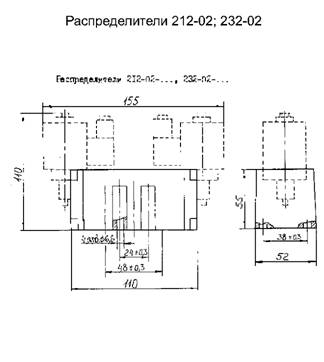

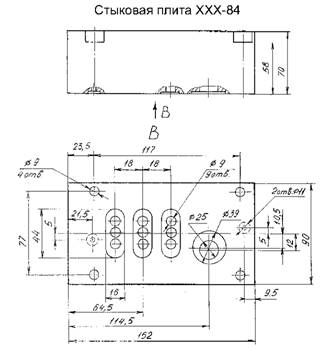

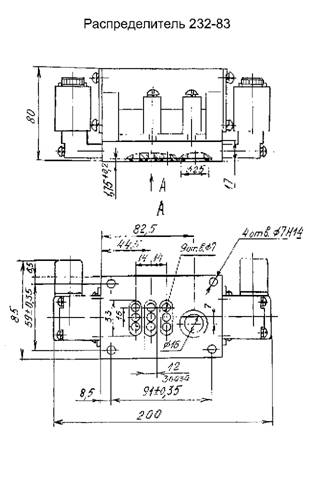

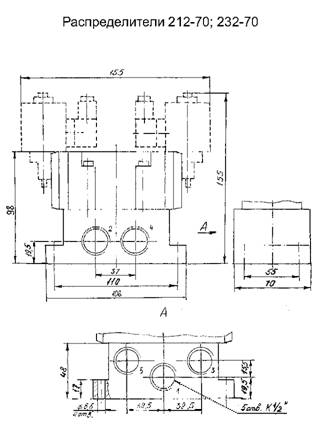

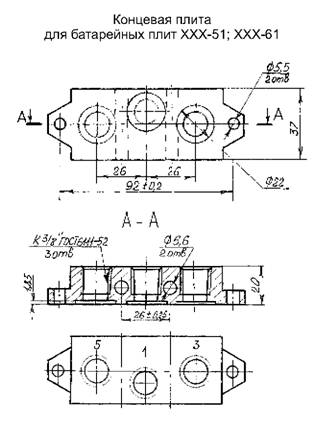

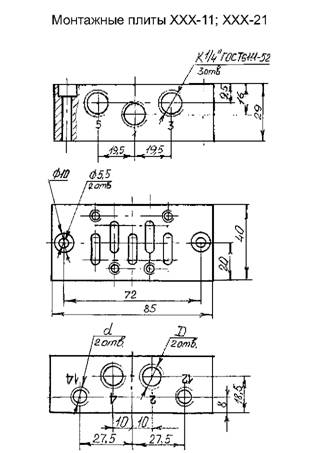

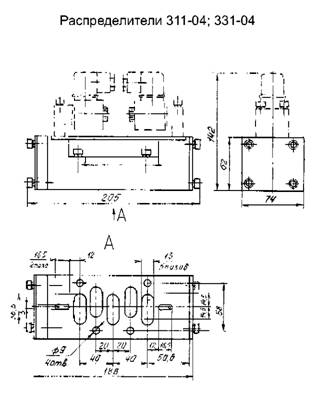

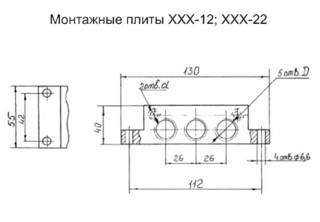

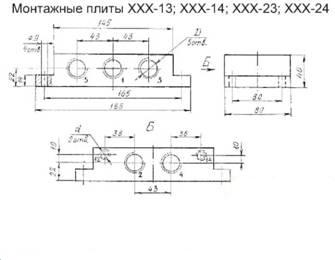

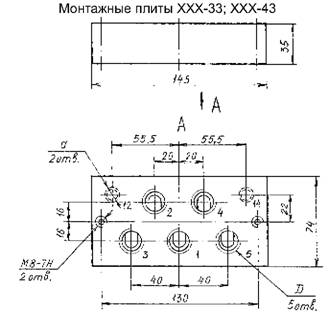

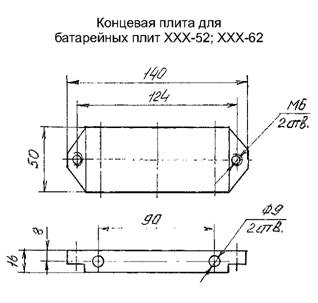

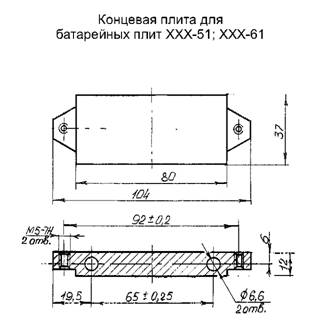

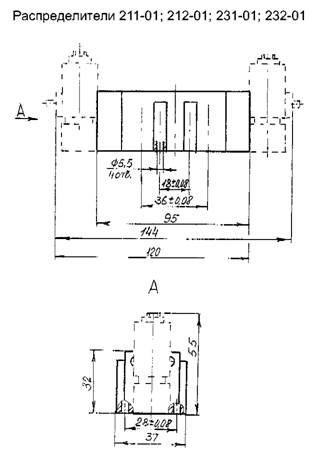

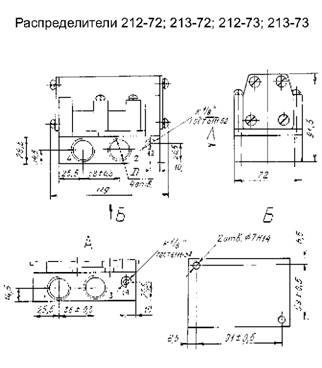

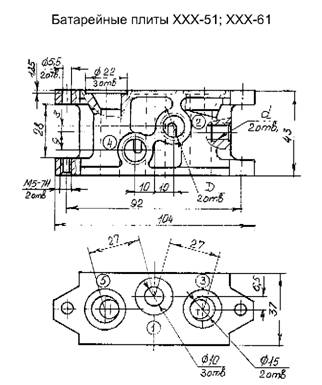

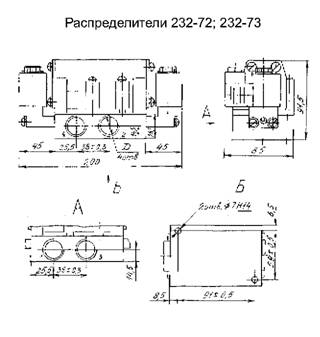

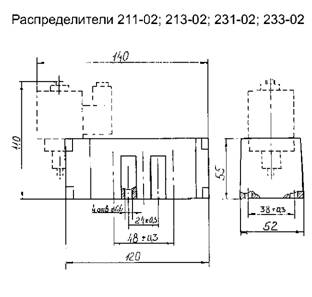

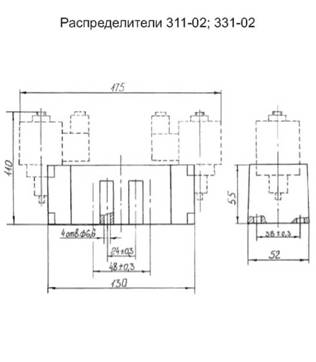

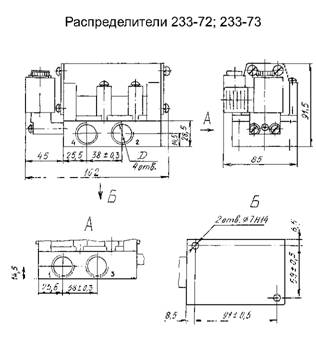

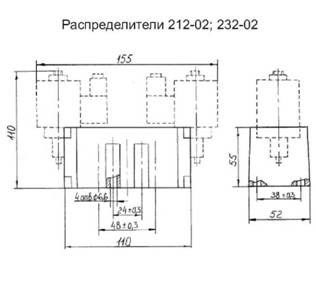

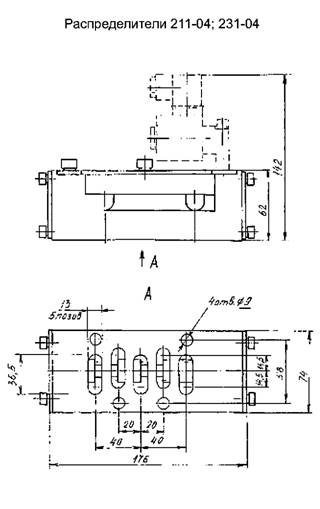

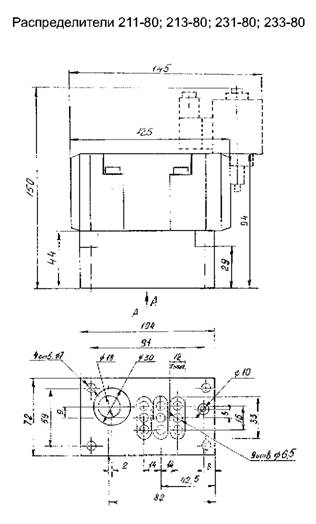

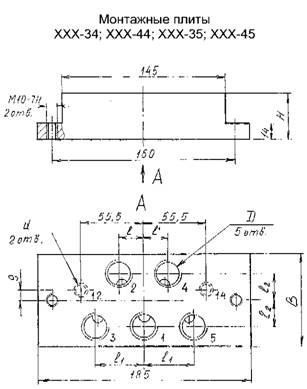

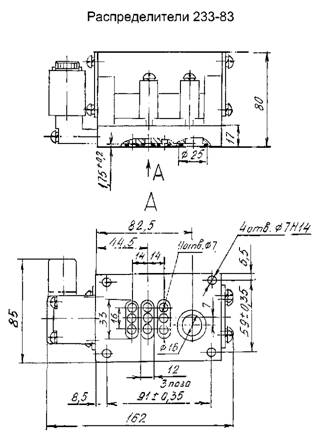

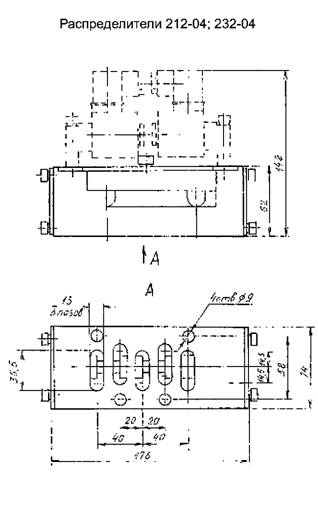

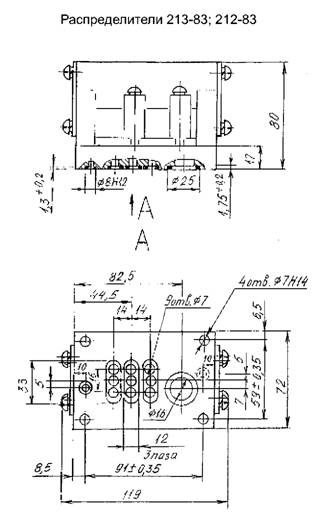

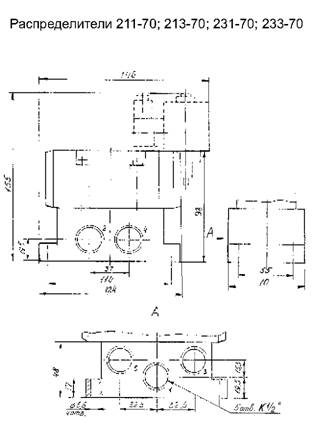

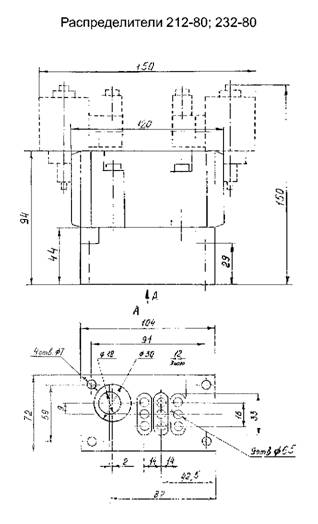

Размеры

Минимальное давление для распределителей с плоским золотником

Пневмосхема	Минимальное давление
	Рабочее, Р раб. мин.	Управления
213	0,25	0,1+0,5хРраб(1+0,5хРраб)
212
233		-
232

Минимальное давление для распределителей с цилиндрическим золотником

Пневмосхема	Минимальное давление
Пневмосхема	Рабочее, Р раб. мин.	Управления
211	0,3	0,08+0,6хРраб
212		0,3
213		0,08+0,6хРраб
231		-
232
233
311		0,4
331	0,4	-

Таблица 1

Обозначение пятилинейных распределителей
Типы распределителей	Условное обозначение пневмосхем	Исполнение распределителей
5Р1.211	211	Двухпозиционный с односторонним пневматическим управлением и пневмовозвратом
5Р2.211
5Р4.211
5Р1.212	212	Двухсторонний с двухсторонним пневмоуправлением
5Р2.212
5Р4.212
5Р2.213	213	Двухпозиционный с односторонним пневматическим управлением и пружинным возвратом
5Р1.231	231	Двухпозиционный с односторонним электропневмоуправлением ручным дублированием и пневмовозвратом
5Р2.231
5Р4.231
5Р1.232	232	Двухпозиционный с двухсторонним электропневмоуправлением ручным дублированием
5Р2.232
5Р4.232
5Р2.233	233	Двухпозиционный с односторонним электропневмоуправлением ручным дублированием и пружинным возвратом
5Р1.331	311	Трехпозиционный с двухсторонним пневмоуправлением, возврат в среднюю позицию пружинный, все линии перекрыты
5Р2.331
5Р4.331
5Р1.331	331	Трехпозиционный с двухсторонним электропневмоуправлением, ручным дублированием, возврат в среднюю позицию пружинный, все линии перекрыты
5Р2.331
5Р4.331
5РМ.213	213	Двухпозиционный с односторонним пневматическим управлением и пружинным возвратом
5РМ.212	212	Двухпозиционный с двухсторонним пневмоуправлением
5РМ.233	233	Двухпозиционный с односторонним электропневмоуправлением ручным дублированием
5РМ.232	232	Двухпозиционный с двухсторонним электропневмоуправлением ручным дублированием

Таблица 2

Способ присоединения пневмолиний		Монтажные размеры
Способ присоединения пневмолиний		0	1	2	3	4	5
Стыковое без плиты с размером монтажной поверхности 1, 2 или 4	0	-	+	+	-	+	-
Стыковое с плитой для трубного монтажа с отверстиями для присоединения труб в стороны и конической присоединительной резьбой	1	-	К1/4"	КЗ/8"	К1/2"	КЗ/4"
	7	К1/2"	-	КЗ/8"	К1/2"
То же с метрической резьбой	2	-	М12Х1.5	М16Х1.5	М22Х1,5	М27Х2
Стыковое с плитой для трубного монтажа с отверстиями для присоединения труб вниз и конической присоединительной резьбой	3		-	КЗ/8"	К1/2"	КЗ/4"	К1"
То же с метрической резьбой	4		-	М16Х1.5	М22Х1,5	М27Х2	МЗЗХ2

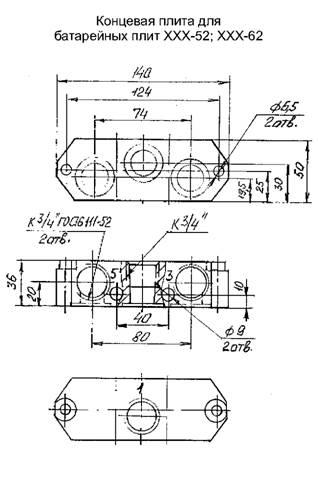

Стыковое с плитой для батарейного монтажа и конической присоединительной резьбой	5		К1/4"	КЗ/8"	К1/2"	КЗ/4"	К1"
То же с метрической резьбой	6		М12Х1.5	М16Х1.5	М22Х1,5	М27Х2	МЗЗХ2
Стыковое с плитой, имеющей монтажную поверхность, аналогичную В63, В64, выпускаемым ПО "Пневмоаппарат"	8	+	-	-	+	+	-

Присоединение и монтажные размеры	Масса распределителя с данной пневмосхемой, кг, не более
Присоединение и монтажные размеры	211-...	212-...	213-...	231-...	232-...	233-...	311-...	331-...
-01-...	0,3			0,4	0,5	0,4	-
-02-...	0,7	0,6		0,9	1,0	0,7	0,7	1,2
-04-...	1,9		-	2,2	2,5	-	-
-11-...	0,4			0,5	0,6	0,5	-
-12-...	1,2	1,1	1,2		1,5	1,2	1,2	1,7
-13-...	2,9		-	3,2	3,5	-	3,3	3,8
-14-...	3,1	3,7					3,3	3,8
-70-...	1,4	1,3	1,4	1,7			-
-21-...	0,4			0,5	0,6	0,5	-
-22-...	1,2	1,1	1,2		1,5	1,2	1,2	1,7
-23-...	2,9		-	3,2	3,5	-	3,3	3,8
-24-...	2,9			3,2	3,5		3,1	3,7
-32-...	2,7			3,0	3,3		2,9	3,4
-33-...	2,7	3,1		3,0	3,3		2,9	3,4
-34-...	3,6			3,9	4,2		3,4	3,9
-35-...	3,9			4,2	4,5		4,2	4,7
-42-...	2,7			3,0	3,3		2,9	3,4
-43-...	2,7			3,0	3,3		2,9	3,4
-44-...	3,6			3,9	4,2		3,4	3,9
-45-...	3,9			4,2	4,5		4,2	4,7
-51-...	0,5			0,6	0,7	0,6	-
-52-...	1,3			1,4	1,7	1,4		1,9
-61-...	0,5			0,6	0,7	0,6	-
-62-...	1,3			1,4	1,7	1,4		1,9
-72-...	-	1,4		-	2,3	2,0	-	-
-73-...	-	1,35		-	2,25	1,95
-80-...	1,5	1,4	1,5	1,7	1,8	1,7
-83-...	-	1,1		-	2,1	1,75
-84-...	3,9		-	4,2	4,5	-	4,1	5,1
