Реле пуска звезда-треугольник ВЛ-163
Артикул:
12954
Производитель:
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Реле задержки пуска звезда/треугольник ВЛ-163 (пусковые реле) предназначены для обеспечения плавного запуска электродвигателей, а также, для уменьшения пусковых токов при включении двигателей.
Диапазоны выдержек времени
|
от 0,1 с до 100 дней, распределено в 10-ти поддиапазонах |
| от 0,1 с до 1 с | |
| Питание | |
| Номинальное напряжение питания переменного тока | 50/60Гц: 220 В |
| Допустимые отклонения питающего напряжения | -10%...+15%. |
| Потребляемая мощность, не более | 12 ВА |
| Индикация наличия питания | зелёный светодиод |
Временные диапазоны
|
0,1 с – 100 дней, распределена в 10-ти поддиапазонах, настройка осуществляется с помощью поворотных переключателей – грубая и тонкая настройка |
| 0,1 с – 1 с, плавная тонкая настройка | |
| Погрешность уставки времени | 5 % |
| Разброс | 0,2 % |
| Погрешность при изменении температуры на 1°С | 0,01 % (нормальное значение 20 °С) |
| Выход | |
| Количество и род выходных контактов | 2 переключающих |
| Номинальный ток контактов (категория АС1) | 16 А |
| Замыкаемая мощность (АС1) | 4000 ВА |
| Замыкаемое напряжение | 250 В (АС-1). |
| Коммутируемое напряжение (АС1) | 250 В |
| Индикация выхода | мультифункциональный красный светодиод |
| Механическая износостойкость | 3х107 циклов |
| Коммутационная износостойкость | 0,7х105 циклов |
| Диапазон рабочих температур | -20...+50°С |
| Крепление на DIN-рейку | EN-60715 |
| Степень защиты корпуса | IP-40 |
| Габариты, мм | 90х17,6х64 |
| Масса, кг | 88 грамм |
Принцип работы
Обеспечение плавного запуска двигателя осуществляется пусковым реле ВЛ-163 и двумя пускателями. При подаче напряжения питания, начинается отсчёт времени разгона t1 и через контакты 15-18 включается пускатель "звезда" (обмотки двигателя включены по схеме "звезда"). По окончании времени разгона t1 контакты 15-18 размыкаются, выключается пускатель "звезда", и через время паузы t2 замыкаются контакты 25-28 реле, включающие пускатель "треугольник" (обмотки двигателя включены по схеме "треугольник").

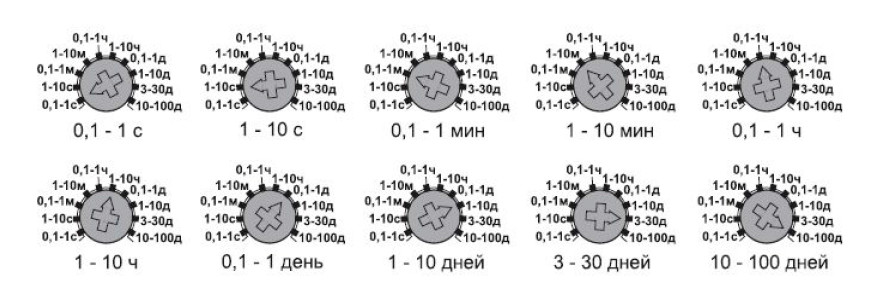

Рис.1. Настройка временных параметров реле ВЛ-163
Уменьшение пусковых токов, и как следствие снижение динамических нагрузок, значительно повышает срок службы всего механизма в целом; а также надёжность защиты двигателя при перегрузках или аварии электропитания за счет возможности использования автоматов защиты на меньший ток срабатывания. Кроме того, в результате больших пусковых токов имеют место нарушения в питающей сети, броски напряжения, перекосы фаз и т.д.
