Термопреобразователь ТСП-1088 (термопара)
Артикул:
1439
Производитель:
Наличие: В наличии
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Термопреобразователи ТСП-1088 (ТУ 25-7363.042-90) предназначены для измерения температуры жидких и газообразных сред в различных отраслях промышленности.
Характеристики
| Рабочий диапазон измеряемых температур, °С | |
| для ТСП-1088 (класс А) | от -50 до 500 |
| для ТСП-1088 (класс В) | от -200 до 500 |
| для ТСМ-1088 (класс А) | от -50 до 120 |
| для ТСМ-1088 (класс В, С) | от -50 до 150 |
| Условное обозначение НСХ преобразования (ГОСТ 6651-94) | |
| для ТСП-1088 | 50П, 2х50П, 100П, 2х100П |
| для ТСМ-1088 | 50М,100М |
| Класс допуска | |
| для ТСП-1088 | А, В |
| для ТСМ-1088 | А, В, С |
| Схемы соединений внутренних проводников | |
| для ТСП-10882, | 3, 4, 4С |
| для ТСМ-10882, | 4 |
| Количество чувствительных элементов | |
| для ТСП-1088 | 1 или 2 |
| для ТСМ-1088 | 1 |
| Показатель тепловой инерции, с, не более | |
| для ТСП-1088 (рис. 1, 2, 6), ТСМ-1088 (рис. 1, 2) | 40 |
| для ТСП-1088 (рис. 3, 4, 5), ТСМ-1088 (рис. 3) | 20 |
| Условное давление измеряемой среды Pу, МПа | |
| для ТСП/ТСМ-1088 (рис. 1) | 10 |
| для ТСП-1088 (рис. 3, 4, 6), ТСМ-1088 (рис. 3) | 6,3 |
| для ТСП-1088 (рис. 2, 5), ТСМ-1088 (рис. 2) | 0,4 |
| Материал защитной арматуры | |
| для ТСП-1088 | сталь 08Х13, сталь 12Х18Н10Т |
| для ТСМ-1088 | сталь 08Х13 |
| Материал головки термопреобразователя | |
| для ТСП-1088 | прессматериал АГ-4В |
| для ТСМ-1088 | пропилен |
| Степень защиты от воздействия пыли и воды | IP55 |
| Термопреобразователи могут комплектоваться: | |
| рис. 1, 6 на Pу=25 МПа | гильзой защитной 5Ц4.819.015 |
| рис. 2, 5 на Pу=0,4 МПа | штуцером передвижным 5Ц4.473.002 |
| рис. 3, 4 на Pу=50 МПа | гильзой защитной 5Ц4.819.016 |
По рис. 1, 2, 3, 4, 5, 6 изготавливаются термопреобразователи типа ТСП, по рис. 1, 2, 3 – типа ТСМ.
Для термопреобразователей со схемой подключения 2 и 3 – S – 22 мм, D – 11 мм.
Для термопреобразователей со схемой подключения 4, 4С, термопреобразователей с двумя чувствительными элементами – S – 32 мм, D – 16 мм.
Габаритный чертеж
Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5

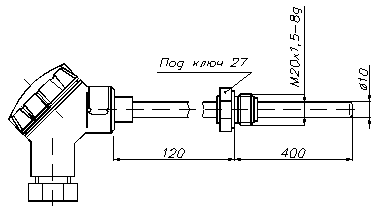

Рис. 6
Схемы соединений внутренних проводников
