Термопреобразователь ТСП - 1390В

Артикул:

1399

Производитель:

ЭЛЕКТРОТЕРМОМЕТРИЯ

Наличие: Под заказ

Добавить в корзину

Поделиться в социальных сетях



Гарантия

Гарантийный срок от 12 месяцев

Характеристики
Доставка

Термопреобразователь ТСП - 1390В ТУ У 00225644.003-2000 предназначен для измерения температуры теплоносителя воды, бетона, металлы (рис.1...4), воды, пара, пароводяной смеси, дезактивирующего раствора (рис.5...8), воды, пара, воздуха, щелоч и, кислоты, дезактивирующего раствора, масла (рис. 9...14).

Характеристики ТСП-1390В
Рабочий диапазон измеряемых температур, °С	от -50 до +400
Условное обозначение НСХ преобразования (ГОСТ 6651)	50П, 100П
Класс допуска (ГОСТ 6651)	B

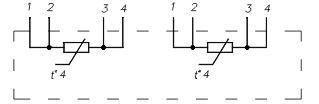

Схематическое изображение соединений (ГОСТ 6651)	4
Количество чувствительных элементов
для рис. 1-6, 9-11	1
для рис. 7, 8, 12-14	2
Показатель тепловой инерции, с, не более
для рис. 1...8	5
для рис. 11, 14	20
для рис. 9, 10, 12, 13	40
Условное давление измеряемой среды Pу, МПа
для рис. 1, 3	18
для рис.10, 11, 13, 14	6,3
для остальных рисунков	0,63
Материал защитной арматуры	сталь 08Х18Н10Т
Материал головки	сталь 12Х18Н10Т
Головка пылеводозащищенного исполнения.
Термопреобразователи имеют в головке
рис.1...5, 8...11	2 сальниковых ввода
рис.6,7,12,13,14	1 сальниковый ввод
Термопреобразователи могут комплектоваться:
рис.9,12	штуцером передвижным 4.473.002
рис.5...8,10,11,13,14	гильзами БАУИ 716533.001, БАУИ 716533.002, БАУИ 301116.001, БАУИ 301116.003 или БАУИ 716533,004

Рис.1,3	l,мм	100						250
	L,мм	120	250	320	630	1250	2500	120	250
	l,мм	250		320
	L,мм	320	630	250	320	630
Рис.2,4	L,мм	500	1250	1600	2500	3200	3550	4000	4500
		4750	5000	5600	6300	7100	7500	8000	8500
		9000	10000	11200	12500	14000	16000	18000	20000
Рис.5,7	D,мм	7,5	6,5		4
	l,мм	60			120
	L,мм	100	400	80	100	120	160	200
	D,мм	4
	l,мм	120
	L,мм	250	320	400	630	800	1000	1250	1600
	D,мм	4
	l,мм	120
	L,мм	2000	3150
Рис.6,8	l,мм	120
	L,мм	80	100	120	160	200	250	320	400
	l,мм	120
	L,мм	630	800	1000	1250	1600	2000	3150
Рис.9	L,мм	320	500	1000	1250
Рис.10	L,мм	80	100	120	160	200	250	320	400
Рис.10	L,мм	500	630	800	1000	1250	1600	2000	2500
Рис.11	L,мм	120	160	200	250	320	400	500	800
Рис.11	L,мм	1000
Рис.13	L,мм	80	120	160	200	250	320	400	500
Рис.13	L,мм	630	800	2000
Рис.14	l,мм	40				120
	L,мм	120	400	500	630	120	160	200	250
	l,мм	120
	L,мм	320	400	500	1000

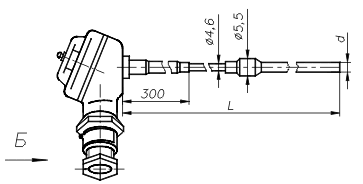

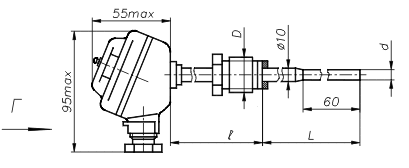

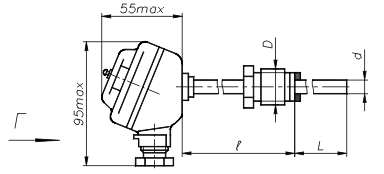

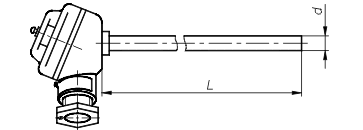

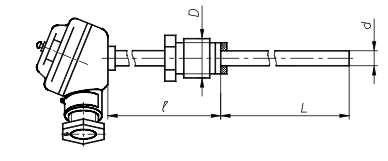

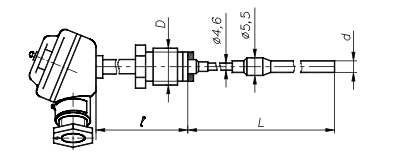

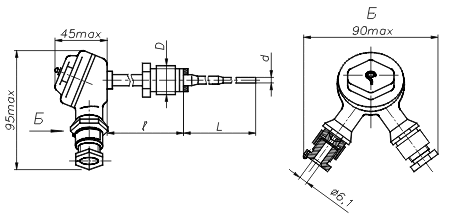

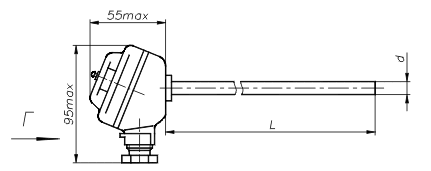

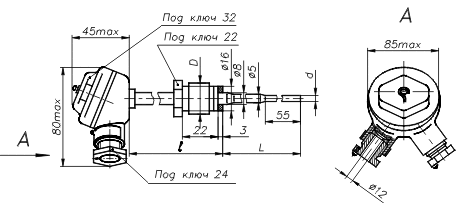

Габаритный чертеж термопреобразователей сопротивления ТСП -1390В
Рис. 1

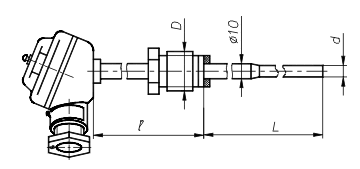

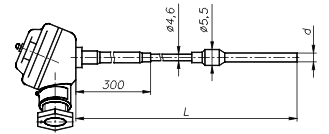

Габаритный чертеж термопреобразователей сопротивления ТСП -1390В
Рис.2

Остальное - см. рис.1

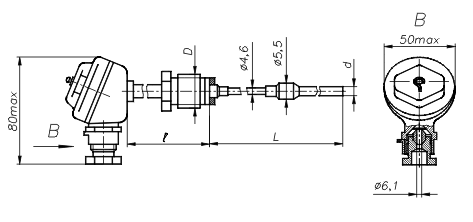

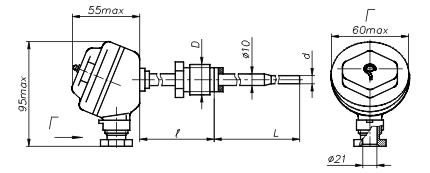

Габаритный чертеж термопреобразователей сопротивления ТСП -1390В
Рис.3
Остальное - см. рис.1

Рис.4
Остальное - см. рис.1

Рис.5
Остальное - см. рис.1

Рис. 6
Остальное - см. рис.1

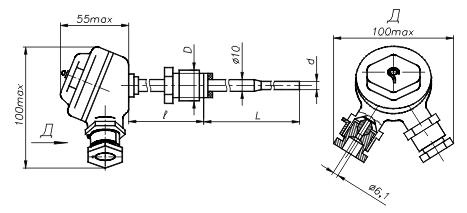

Габаритный чертеж термопреобразователей сопротивления ТСП -1390В
Рис.7
Остальное - см. рис.1

Рис.8
Остальное - см. рис.1

Рис.9
Остальное - см. рис.1
