Пневмораспределитель П-Р2

Артикул:

1258

Производитель:

Завод Пневматика, Симферополь

Наличие: Под заказ

Добавить в корзину

Поделиться в социальных сетях



Гарантия

Гарантийный срок от 12 месяцев

Характеристики
Доставка

Пневмораспределители двухлинейный с электромагнитным управлением П-Р2: П-Р2.1, П-Р2.2.5 , П-Р2.10 , П-Р2.16 , П-Р2.25, П-Р2.40 предназначены для управления потоком сжатого воздуха в пневматических приводах различного назначения.

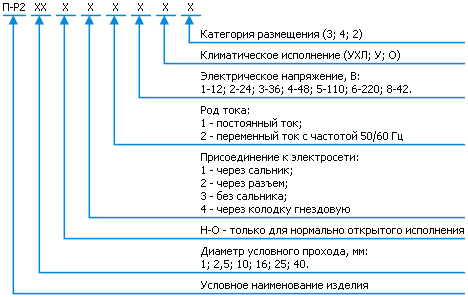

Классификация П-Р2

Параметры	Данные
	П-Р2.1	П-Р2.2.5	П-Р2.10	П-Р2.16	П-Р2.25	П-Р2.40
1. Номинальное давление, МПа (кгс/см2)	1,0 (10,0)	0,63 (6,3)	1,0 (10,0)
2. Условный проход, мм	1	2,5	10	16	25	40
3. Пропускная способность Kv , м3/ч, не менее	0,032	0,1	1,6	3,0	5,0	7,0
4. Утечки воздуха из распределителя, см3/мин	10		100		150	250
5. Электрическое напряжение, В
- постоянного тока	12; 24; 48; 110		12; 24; 48; 110
- переменного тока частотой 50/60 Гц	24;36; 42; 110; 220		24;36; 42; 110; 220
6. Номинальная мощность электромагнита, не более
- постоянного тока, Вт	4		8			12
- переменного тока, ВА	7		12			22
7. Максимальное число срабатываний, мин-1	60		100			50
8. Масса, кг, не более	0,14		0,8 1,63		1,63	3,5
9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, С°, не более	80		85

Размеры

Исполнение	Размеры, мм					Присоединение к электросети
Исполнение	L	В	Н	h	D	Присоединение к электросети
П-Р2.1 П-Р2.2,5	64	32	73	-	G1/8	Разъем
П-Р2.1 П-Р2.2,5	58	32	61,5	-	G1/8	Колодку гнездовую
П-Р2.10	95	85	130	16	КЗ/8"	Разъем
П-Р2.16	95	85	130	16	К1/2"
П-Р2.25	128	123	167	22	К 1"
П-Р2.40	171	170	237	36	М48х2	Сальник Без сальника Разъем

Схема размеров П-Р2.1, П-Р2.2,5

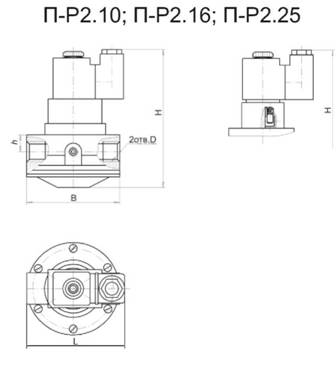

Схема размеров П-Р2.10, П-Р2.16, П-Р2.25

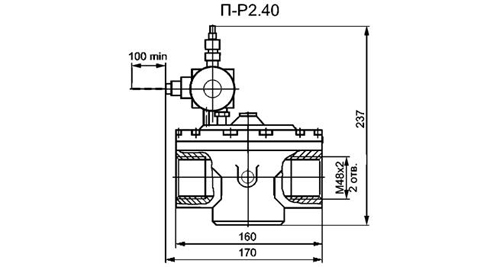

Схема размеров П-Р2.40
