Пневмораспределители П-РКЗ

Артикул:
1246
Средняя: 5 (1 оценка)
Производитель:
Завод Пневматика, Симферополь
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев

Пневмораспределители трехлинейные П-РКЗ с механическим и ручным управлением

Трехлинейные пневмораспределители предназначены для изменения направления потоков сжатого воздуха в пневматических приводах и системах управления. Пневмораспределители типа П-РКЗ двухпозиционные, трехлинейные, нормально закрытые, клапанные распределители с ручным, механическим и пневматическим управлением.

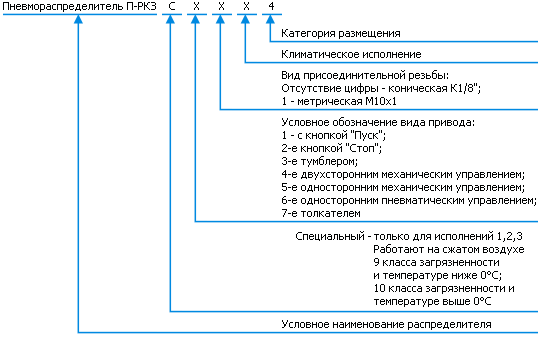

Классификация П-РК3

Классификация П-РК3

Параметры Исполнения
П-РК3.1;
П-РКЗС.1;
П-РКЗ.1-1;
П-РКЗС.1-1 		П-РК3.2;
П-РКЗС.2;
П-РКЗ.2-1;
П-РКЗС.2-1 		П-РКЗ.З;
П-РКЗС.З;
П-РКЗ.3-1;
П-РКЗС.3-1 		П-РК3.4;
П-РКЗ.4-1; 		П-РК3.5;
П-РКЗ.5-1; 		П-РК3.6;
П-РКСЗ.6-1 		П-РК3.7;
П-РКСЗ.7-1
1. Условный проход, мм 4
2. Номинальное давление, МПа (кгс/см2) 1,0 (10)
3. Минимальное давление управления, МПа (кгс/см 2 ) - - - - - 0,2 (2) -
4. Пропускная способность Kv , м3/ч, не менее 0,25
5. Сила на органах управления, Н (кгс), не более 30 (3) 30 (3) 15(1,5) 30 (3) 30 (3) - 30 (3)
6. Максимальное число срабатываний,c-1 - - - 1 1 5 1
7. Утечки воздуха, см3/мин, не более 20

Размеры

Параметры Исполнения
П-РК3.1 П-РКЗ.1-1 П-РКЗС.1 П-РКЗС.1-1 П-РК3.2 П-РКЗ.2-1 П-РКЗС.2 П-РКЗС.2-1 П-РКЗ.З П-РКЗ.3-1
Размеры,
мм		 L 40 40 40 40 40 40 40 40 40 40
B 30 30 30 30 30 30 30 30 30 30
H 75 75 85 85 85 85 85 85 88 88
Присоединительная резьба К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1
Масса, кг, не более 0,11 0,11 0,12 0,12 0,11 0,11 0,12 0,12 0,11 0,11



Параметры Исполнения
П-РКЗС.З П-РКЗС.3-1 П-РК3.4 П-РКЗ.4-1 П-РК3.5 П-РКЗ.5-1 П-РК3.6 П-РКЗ.6-1 П-РК3.7 П-РКЗ.7-1
Размеры,
мм		 L 40 40 55 55 55 55 40 40 40 40
B 30 30 20 20 22 22 30 30 18 18
H 88 88 75 75 90 90 82 82 70 70
Присоединительная резьба К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1 К1/8" M1Ux1
Масса, кг, не более 0,11 0,11 0,12 0,12 0,12 0,12 0,12 0,12 0,10 0,10

Размеры П-РКЗ.1

Размеры П-РКЗ.2

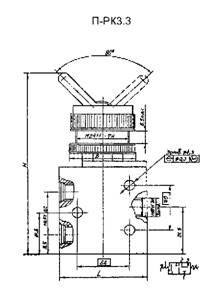

Размеры П-РКЗ.3

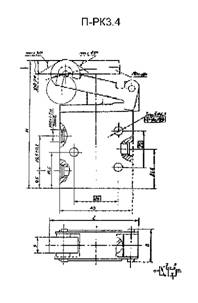

Размеры П-РКЗ.4

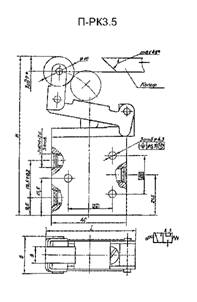

Размеры П-РКЗ.5

Размеры П-РКЗ.6

Размеры П-РКЗ.7
