Пневмораспределитель клапанный РЭП
Артикул:
1249
Производитель:
Наличие: Под заказ
Поделиться в социальных сетях
Гарантия
Гарантийный срок от 12 месяцев
Пневмораспределитель трехлинейный и четырехлинейный клапанный РЭП: РЭП1-1, РЭП1-2, РЭП2-1, РЭП2-2
РЭП используется для управления цилиндрами больших диаметров (от 100 мм до 500 мм). Имеет высокие показатели надежности и быстродействия. Работает в условиях высоких и низких температур. Конструктивное исполнение распределительного блока имеет повышенную устойчивость к наличию твердых частиц и капельной влаги в рабочей среде (сжатый воздух имеющий класс загрязненности Юпо ГОСТ 17433-80).

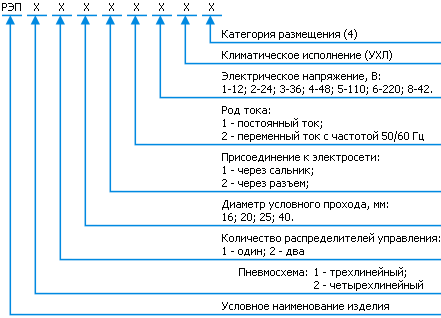

Классификация пневмораспределителя РЭП
| Наименование параметров | Данные | |||||||||||||||
| РЭП1-1 | РЭП1-2 | РЭП2-1 | РЭП2-2 | |||||||||||||
| 1. Условный проход, мм | 16 | 20 | 25 | 40 | 16 | 20 | 25 | 40 | 16 | 20 | 25 | 40 | 16 | 20 | 25 | 40 |
|
2. Номинальное давление, МПа (кгс/см2) |
0,63 (6,3) | |||||||||||||||
|
3. Минимальное давление, МПа (кгс/см2) |
0,3 (3) | |||||||||||||||
| 4. Минимальное давление управления, МПа | 0,08 + 0,6 Рраб | |||||||||||||||
|
5. Пропускная способность Kv , м3/ч, не менее |
3,0 | 5,0 | 6,3 | 10 | 3,0 | 5,0 | 6,3 | 10 | 3,0 | 5,0 | 6,3 | 10 | 3,0 | 5,0 | 6,3 | 10 |
| 6. Напряжение, В | ||||||||||||||||
| - постоянный ток | 12; 24; 48; 110; 220 | |||||||||||||||
| - переменный ток 50/60 Гц | 24; 36; 42; 110; 220 | |||||||||||||||
| 7. Номинальная мощность электромагнита, Вт | ||||||||||||||||
| - постоянного тока | 24 | |||||||||||||||
| - переменного тока 50/60 Гц | 34 | |||||||||||||||
|
8. Общие утечки воздуха из полостей распределителя, см3/мин,не более |
1500 | |||||||||||||||
| 9. Превышение температуры нагрева обмотки катушки распределителя над температурой окружающей среды, °С, не более | 85 | |||||||||||||||
| 10. Присоединительная резьба по: | ||||||||||||||||
| ГОСТ 6211 Rc | ½ | ¾ | 1 | 11/2 | ½ | ¾ | 1 | 11/2 | ½ | ¾ | 1 | 11/2 | ½ | ¾ | 1 | 11/2 |
| ГОСТ 6111 К" | ||||||||||||||||
| 11. Габаритные размеры, мм | ||||||||||||||||
| -длина | 210 | 210 | 210 | 215 | 300 | 300 | 300 | 305 | 190 | 190 | 200 | 225 | 190 | 190 | 200 | 225 |
| -ширина | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 110 | 150 | 150 | 170 | 225 | 150 | 150 | 170 | 220 |
| -высота | 220 | 235 | 270 | 335 | 220 | 235 | 270 | 335 | 220 | 245 | 270 | 335 | 220 | 245 | 270 | 335 |
| 12. Масса, кг, не более | 5,0 | 7,7 | 9,0 | 10 | 7,6 | 8,3 | 9,6 | 10,6 | 7,2 | 8,6 | 10 | 17 | 7,8 | 9,2 | 10,6 | 17,6 |

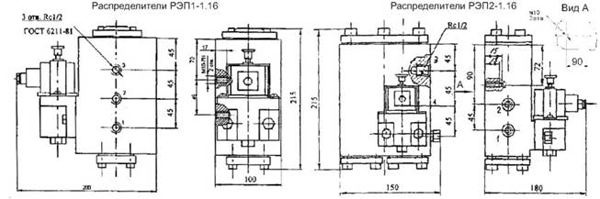

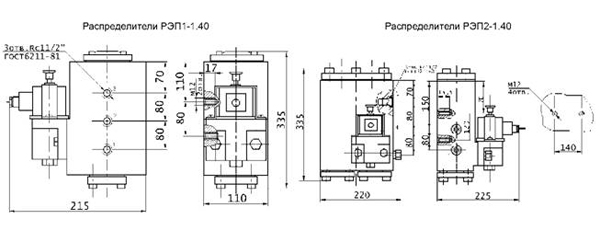

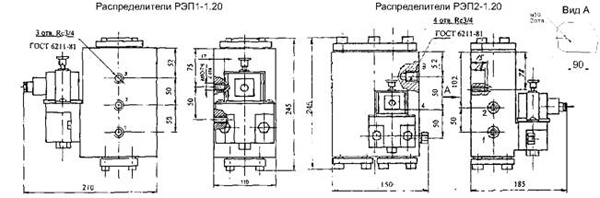

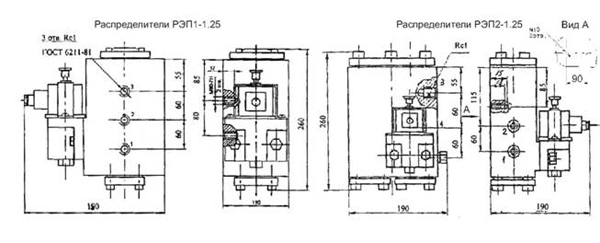

Размеры
